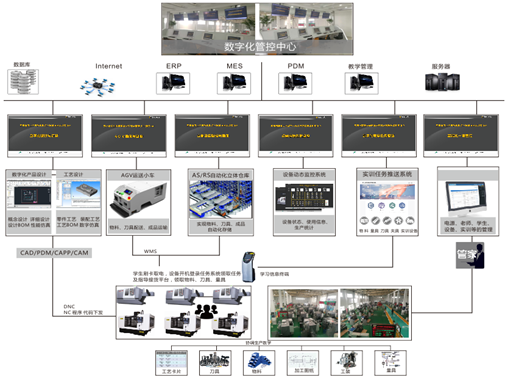

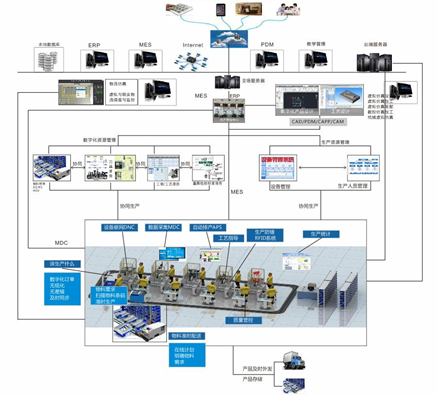

2. 数字化车间整体架构图：

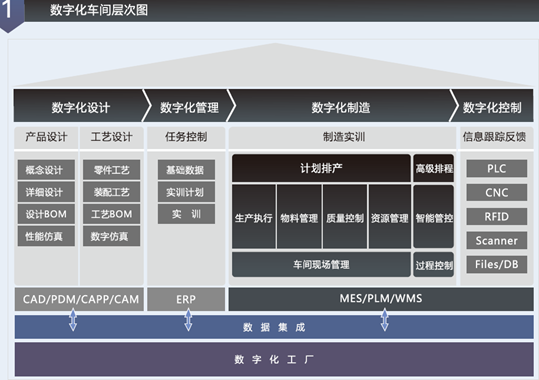

3. 数字化车间的层次图

4. 数字化核心建设内容

v  制造资源数字化
u  设备运行状态和运行参数
u  刀具/量具/在工位
u  装运车辆的定位/跟踪/调度
u  资源的能力/效率跟踪分析
v  实训过程数字化
u  WIP跟踪(工位/工序/部件)
u  各工位关重件安装匹配查验
u  生产报工与节拍价值分析
u  各型号/各订单的完工情况
u  各工位/各关重件实作工时
v  现场运行数字化
u  安灯内容信息采集与发布
u  设备运行状态和运行参数
u  物料的消耗与配送
u  现场视频采集与近景分析
u  现场环境(光/温/湿/尘/气)
v  质量管控数字化
u  质量统计分析报表及异常报告
u  质检现场数据/质检设施数据
u  质量报表数据/统计分析数据
u  现场质量事故位置与性质分析
v  物料管控数字化
u  物流通道及设备监控
u  叉车/AGV/堆垛机运行情况
u  物流设备位置数字地图显示
u  配送执行状态跟踪及监控
u  仓库出入库/库存/缺料跟踪
v  教学过程数字化
u  教师通过系统推送实训任务
u  实验实训指导
u  物料、图纸、工艺、
u  刀具准备、所需测量工具等
